Halcon標準參數表
| 規格型號 |

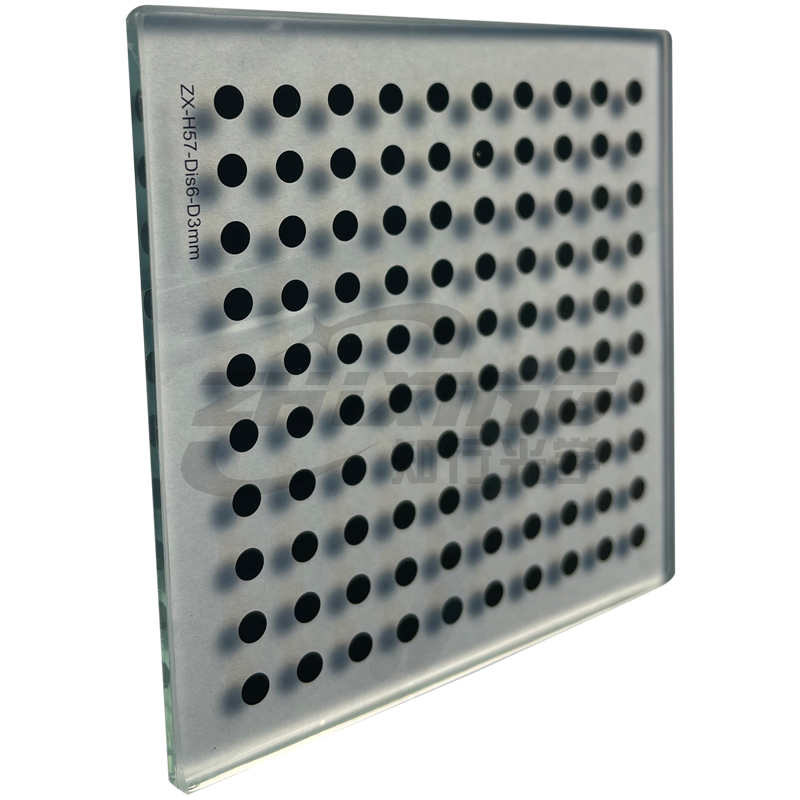

ZX-H57-Dis6-D3mm |

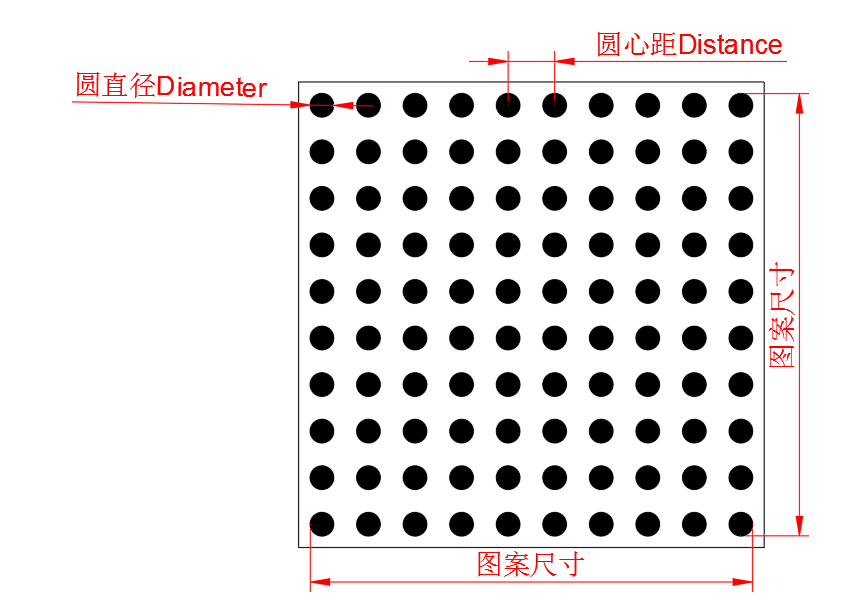

| 圖案尺寸 |
57*57mm |
| 圓點直徑 |
3mm |
| 圓心間距 |
6mm |
| 圓陣列 |
10*10個 |
| 材質 |
玻璃 |
| 精度 |
±0.001mm |
| 厚度 |
2.3mm |
標定板怎么選型
根據視視野大小選擇合適的標定板，一般按照視野的二分之一，三分之一來選擇。所謂視野又有很多概念：相機視野（相機參數里自帶的，通常不需要我們自己計算）;標定視野（物體視野，也就可以理解為我們說的視野）
標定板的類別
|
材質區分
|
優點
|
缺點
|
|
陶瓷
|
陶瓷標定板優點不反光，對比度高.
|
受材料限制圖案≤200*200mm,材料 材料貴，加工高精度的難度大，廢品率高.
|
|
玻璃
|
玻璃標定板優點可以加工高精度690*590mm面幅的圖案，精度高,加工工藝相對陶瓷成熟很多，且價格上性價比高.
|
反光，易碎.
|
|
