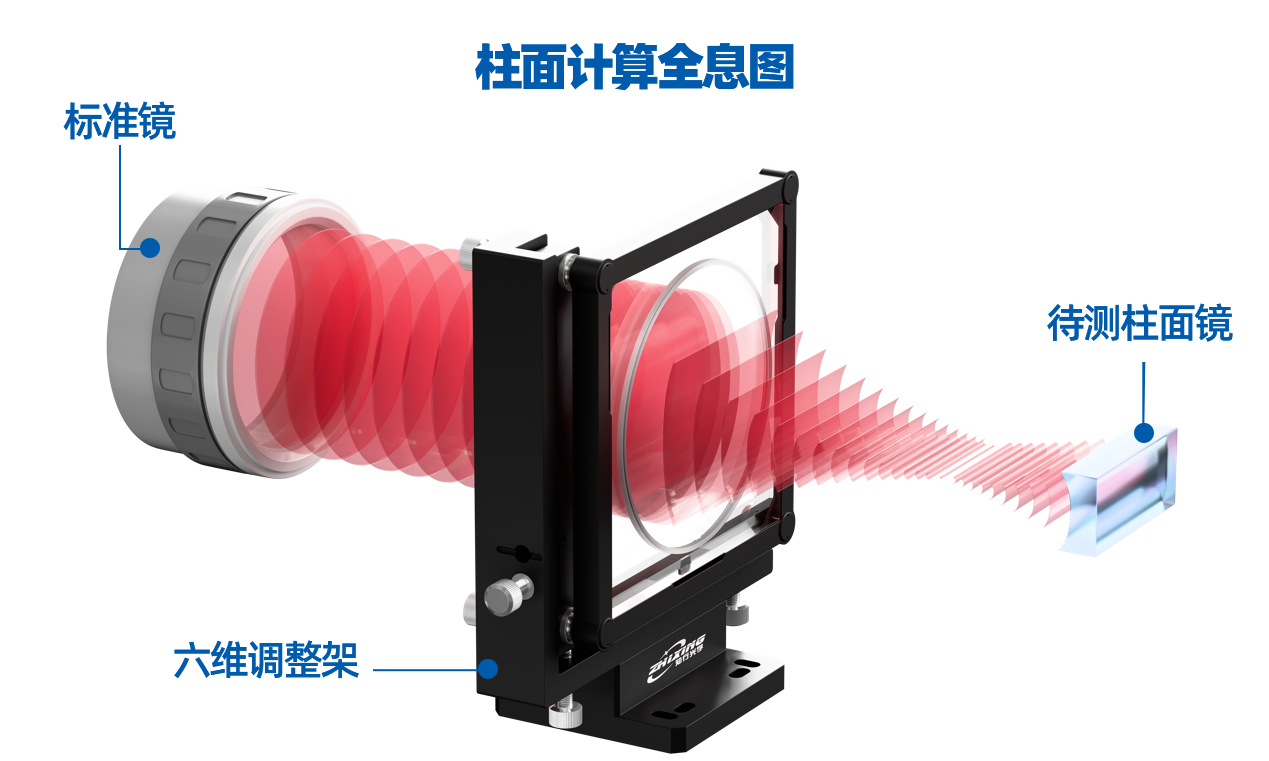

柱面計算全息圖通過表面衍射光柵把平面波轉化為柱面波，從而和待測柱面進行匹配，實現零位干涉檢測。相比柱面樣板，其檢測精度更高，通用性更好；相比輪廓檢測，其檢測速度更快，不損傷鏡片表面，是柱面加工廠商的好幫手，圖1為柱面計算全息的工作原理圖

      不同的柱面待測件凹凸，尺寸，曲率半徑都不相同，所以需要選擇合適尺寸、合適Fno的柱面全息，為方便客戶選型，知行光學開發了方便客戶進行選型的線上工具h(yuǎn)ttps://666k.com.cn/xuanxing。

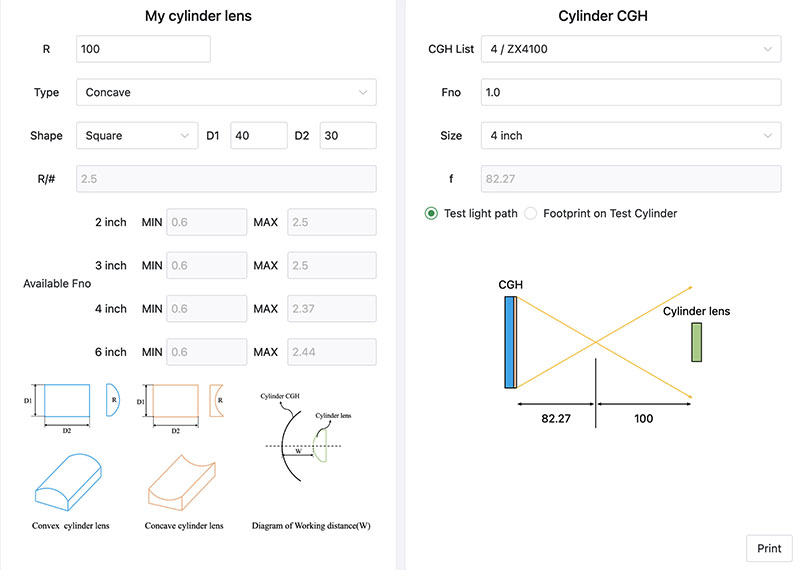

      選型界面如圖2所示，客戶根據圖紙輸入凹凸形狀、尺寸、半徑后，選型工具自動幫助客戶計算所需不同尺寸柱面計算全息的Fno，可以同時通過圖2右側界面對不同尺寸，不同F(xiàn)no進行檢測口徑，檢測光路的分析，更多使用細節請查看【柱面CGH選型工具使用說明】。

更多使用細節請查看：【柱面計算全息使用說明書】

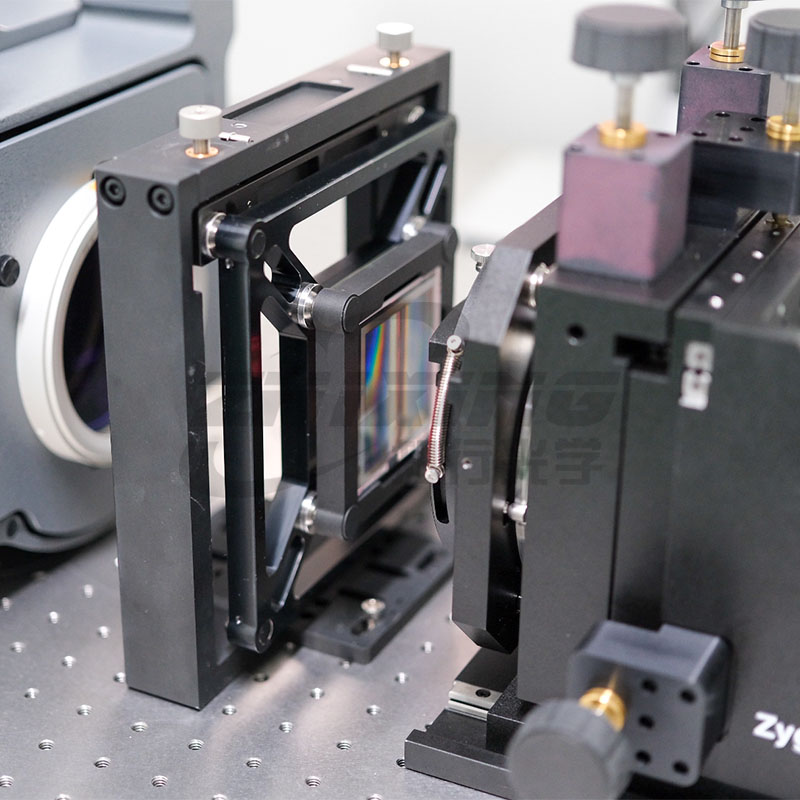

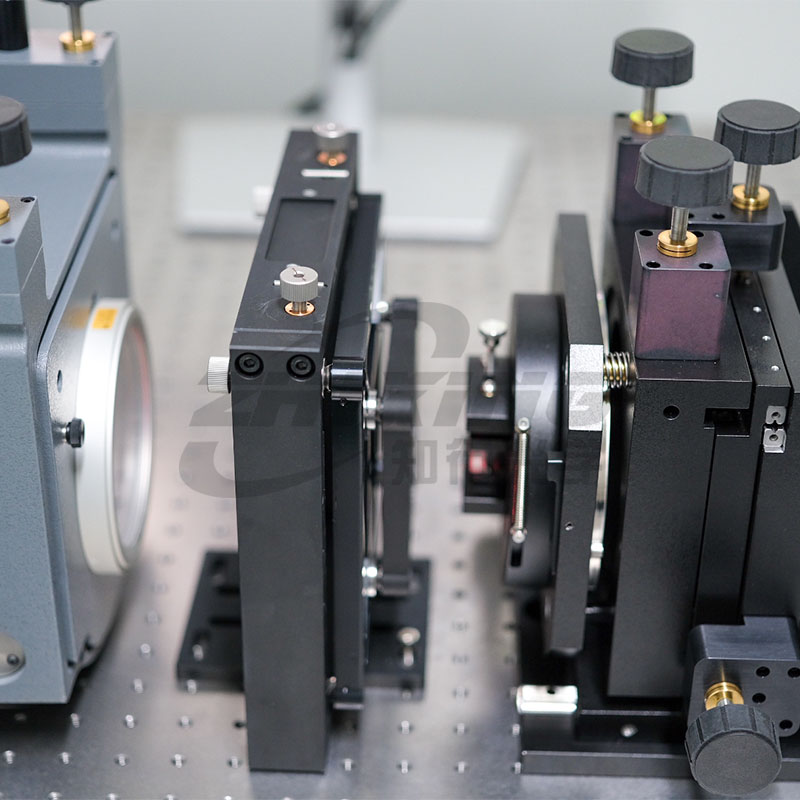

      為方便柱面計算全息的現場使用，我司開發了六維調整架，4英寸和6英寸柱面計算全息可以直接和六維調整架通過鋼球進行吸附如圖3（a）；2英寸和3英寸柱面計算全息可以通過一個轉接工裝和六維調整架進行安裝如圖3（b）。

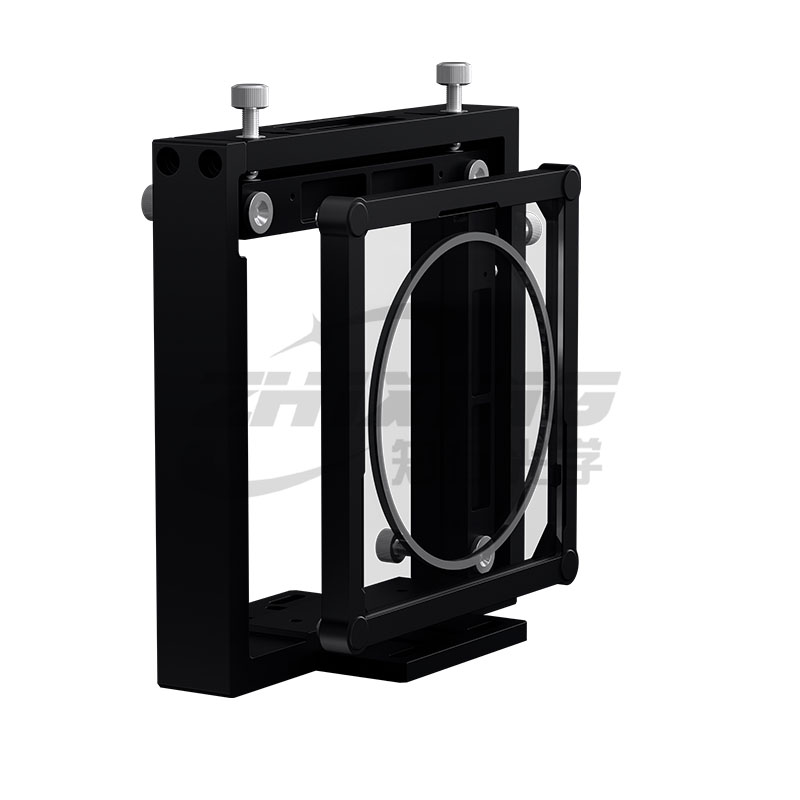

圖3（a）：6/4英寸柱面CGH安裝示意圖

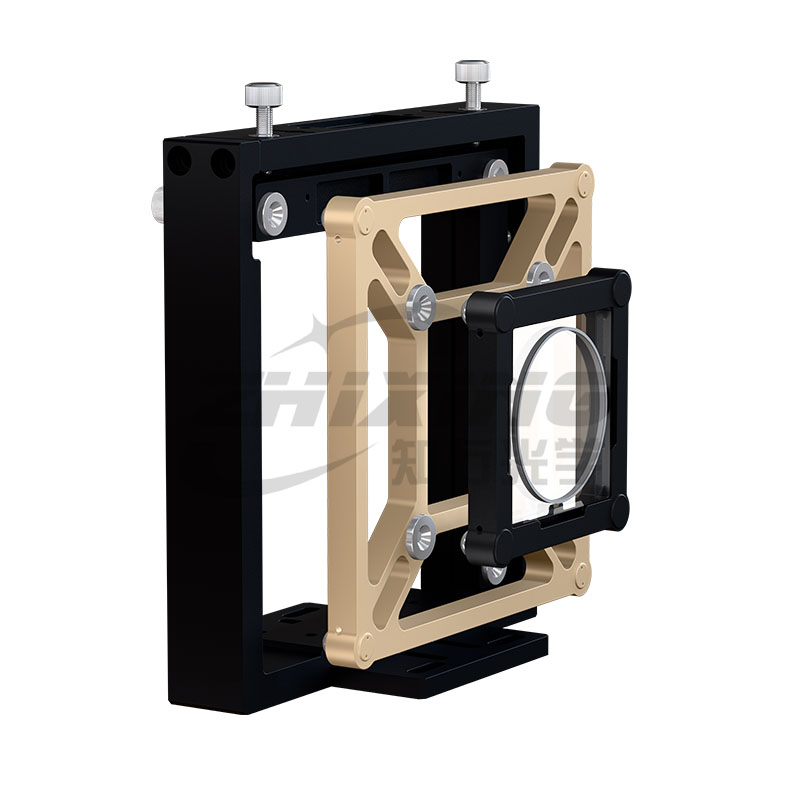

圖3（b）：3/2英寸柱面CGH安裝示意圖
